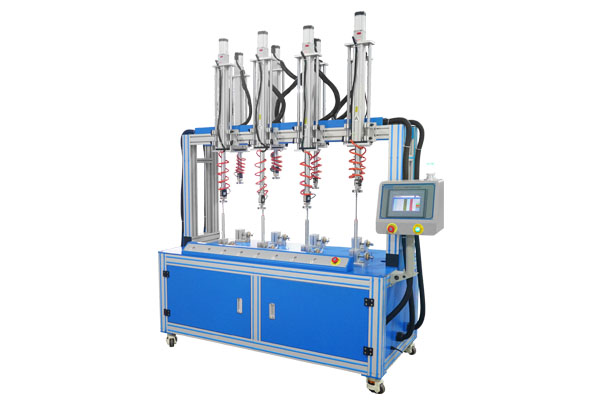

氣彈簧力學特性試驗儀（8工位）HD-AF773
來源:海達儀器有限公司 時間:2021-04-28 10:46:06 海達小編編繪 瀏覽:99+
一、產品功能
HD-F773-4氣彈簧力學特性試驗儀，主要用于可鎖定氣彈簧的力學特性檢測，主要測試其最大的壓縮力和最小壓縮力值。
二、主要技術參數
| 指標 | 參數 |
| 容 量 | 200kg進口傳感器 |
| 電 機 | 400W松下伺服電機 |
| 驅動器 | 400W松下伺服驅動器 |
| 測試力值 | 50~1200N |
| 電動缸 | 行程500mm，速度5~250mm/S |
| 樣品尺寸 | 伸出狀態長度150~500mm |
| 控制方式 | PLC控制 |
| 單位切換 | gf/kgf/N |
| 外形尺寸 | 2000*800*1950mm（L*W*H） |
| 重 量 | 約200kg |
| 電 源 | 1∮，AC 220V，50Hz |
| 功 率 | 3500W（8工位） |
三、操作原理
依據《GBT 25750-2010 可鎖定氣彈簧技術條件》標準第7點力學特性中測試要求，在標準實驗室環境下，用伺服電機帶動電缸下壓完全伸出狀態下的試樣，通過PLC數據采集記錄C點（動態測試時力值的采集點）的最小壓縮力、最大壓縮力值，以此檢驗試樣力學特性。
四、試驗標準
GBT 25750-2010 可鎖定氣彈簧技術條件
五、產品特點
（一）硬件特點
1.配置松下伺服電機系統，搭配精密電動缸多軸定位技術，位移精度0.5級，傳動平穩；
2.可定制2~8個工作區域，區域之間可同時工作，也可以單獨進行測試；
3.測試模組可手動上下調節，可適用于不同行程的樣品；
4.可選購不同力值規格傳感器，配置相應夾具進行試驗，滿足不同尺寸式樣測試需求。
（二）軟件特點
1.采用PLC機臺在線控制，有效避免線路板、伺服驅動器等對測試數據的干擾；
2.控制器采用公司自主研發力值測試軟件，語言可選英語、中文，操作直觀方便；
3.測試完成自動停機，可單獨長時間工作；
4.斷電記憶、損壞檢測、限位保護、過載保護等設計，保證操作更安全。
